Bản vẽ máy tự động nên thể hiện giao tiếp với công đoạn trước và sau

Trong ngành cơ khí chính xác và chế tạo máy, đặc biệt là trong lĩnh vực tự động hóa, bản vẽ kỹ thuật đóng vai trò cực kỳ quan trọng. Tuy nhiên, nó không chỉ đơn thuần là một tập hợp các đường nét và kích thước. Một bản vẽ máy tự động thực sự hiệu quả phải thể hiện khả năng giao tiếp rõ ràng và mạch lạc với các công đoạn khác nhau trong toàn bộ vòng đời của sản phẩm, từ khâu ý tưởng ban đầu cho đến vận hành và bảo trì.

Anh/chị hãy cùng Minh Tường Tech tìm hiểu sâu hơn về tầm quan trọng của việc bản vẽ giao tiếp với công đoạn trước và sau, cùng những yếu tố cần thiết để đạt được điều này.

Tầm Quan Trọng Của Bản Vẽ Máy Tự Động Như Một Công Cụ Giao Tiếp

Bản vẽ không chỉ là sản phẩm của quá trình thiết kế mà còn là ngôn ngữ chung kết nối các bộ phận khác nhau của dự án. Từ kỹ sư thiết kế, kỹ thuật viên gia công, người lắp ráp, cho đến nhân viên kiểm tra chất lượng và bảo trì, mỗi người đều phải hiểu và làm việc dựa trên thông tin được thể hiện trên bản vẽ. Nếu thiếu đi khả năng giao tiếp hiệu quả, bản vẽ có thể dẫn đến những sai sót nghiêm trọng, gây lãng phí thời gian và chi phí, thậm chí ảnh hưởng đến chất lượng cuối cùng của máy tự động.

Khả năng giao tiếp của bản vẽ giúp:

• Đảm bảo tính chính xác và nhất quán: Mọi bên liên quan đều có cùng một cách hiểu về thiết kế.
• Giảm thiểu sai sót và làm lại: Thông tin rõ ràng giúp tránh những hiểu lầm trong quá trình chế tạo và lắp ráp.
• Tăng tốc độ sản xuất: Khi mọi quy trình được định nghĩa rõ ràng, công việc có thể được thực hiện nhanh chóng và suôn sẻ hơn.
• Thuận lợi hóa cộng tác: Kỹ sư có thể dễ dàng trao đổi và phối hợp với các bên khác.

Bản Vẽ Máy Tự Động Giao Tiếp Với Công Đoạn Trước

Công đoạn trước của một dự án chế tạo máy tự động thường bao gồm việc thu thập yêu cầu, phân tích chức năng, nghiên cứu khả thi và lên ý tưởng ban đầu. Bản vẽ đóng vai trò ghi nhận và chuyển hóa các thông tin này thành một ngôn ngữ kỹ thuật cụ thể.

Thể hiện yêu cầu và thông số đầu vào

Bản vẽ cần thể hiện rõ ràng các yêu cầu chức năng, thông số kỹ thuật đầu vào và mọi ràng buộc thiết kế từ các buổi họp hoặc tài liệu trước đó. Điều này bao gồm:

• Mục tiêu của máy: Chức năng chính, công suất, tốc độ sản xuất mong muốn.
• Điều kiện vận hành: Môi trường hoạt động, nguồn điện, khí nén, nhiệt độ.
• Tiêu chuẩn tuân thủ: Các quy định về an toàn, vệ sinh công nghiệp hoặc tiêu chuẩn ngành cụ thể.
• Giao diện với các hệ thống khác: Nếu máy tự động là một phần của dây chuyền lớn hơn, bản vẽ cần chỉ rõ các điểm kết nối và giao tiếp.

Bằng cách thể hiện minh bạch những thông tin này, bản vẽ giúp đảm bảo rằng thiết kế cuối cùng phản ánh đúng và đủ các yêu cầu đã được thống nhất, đồng thời cho phép các bên liên quan kiểm tra và xác nhận trước khi chuyển sang giai đoạn sản xuất.

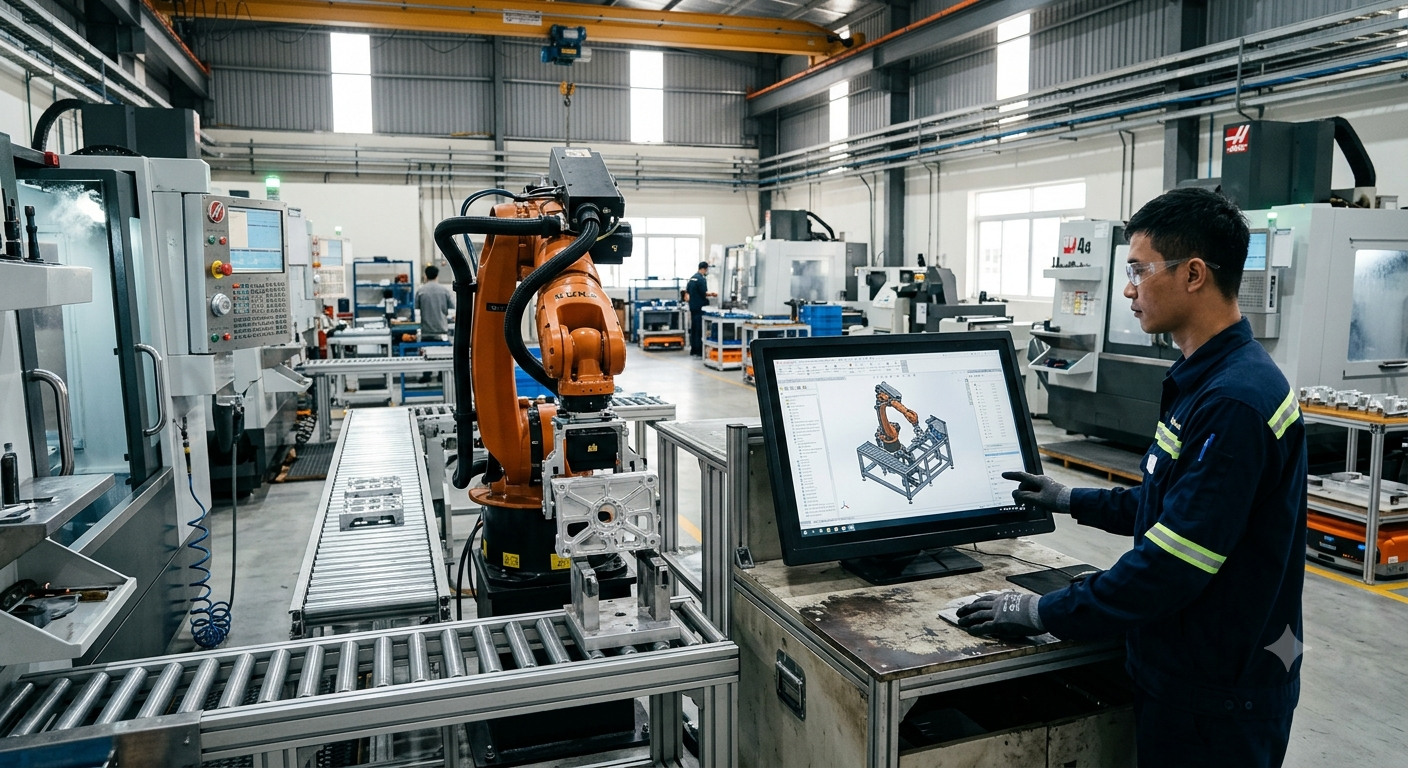

Bản Vẽ Máy Tự Động Giao Tiếp Với Công Đoạn Sau

Đây là khía cạnh quan trọng nhất, nơi bản vẽ trở thành cẩm nang hướng dẫn cho mọi hoạt động tiếp theo, từ gia công, lắp ráp, kiểm tra cho đến bảo trì máy.

Hỗ trợ Gia công và Sản xuất

Đối với các đơn vị gia công cơ khí chính xác, bản vẽ là tài liệu hướng dẫn tối quan trọng. Nó phải cung cấp đầy đủ thông tin để chế tạo từng chi tiết máy một cách chính xác:

• Kích thước và dung sai: Đảm bảo các chi tiết được gia công đúng kích thước, với độ chính xác cần thiết để lắp ráp ăn khớp.
• Vật liệu: Chỉ định rõ loại vật liệu sử dụng cho từng chi tiết.
• Yêu cầu bề mặt: Độ nhám, xử lý nhiệt, mạ hoặc phủ lớp bảo vệ.
• Hướng dẫn đặc biệt: Các ghi chú về góc vát, bán kính bo tròn, vị trí khoan, taro…

Ngoài ra, bản vẽ còn cần bao gồm các chi tiết về đồ gá và khuôn mẫu nếu cần, đảm bảo rằng quy trình sản xuất được tối ưu và đạt hiệu quả cao nhất. Bản vẽ lắp ráp tổng thể và chi tiết từng cụm cũng là yếu tố thiết yếu để các kỹ thuật viên có thể lắp ráp máy một cách chính xác và hiệu quả.

Hướng dẫn Kiểm tra Chất lượng

Bản vẽ phải chỉ rõ các điểm kiểm tra quan trọng, phương pháp đo lường và tiêu chuẩn chấp nhận cho từng chi tiết hoặc cụm lắp ráp. Điều này giúp bộ phận kiểm soát chất lượng (QC) có căn cứ rõ ràng để đánh giá sản phẩm, đảm bảo máy tự động hoạt động đúng thông số thiết kế và đáp ứng yêu cầu chất lượng.

Chuẩn bị cho Lắp đặt và Vận hành

Để máy có thể được lắp đặt và đưa vào vận hành trơn tru tại địa điểm sản xuất, bản vẽ cần cung cấp các thông tin như:

• Sơ đồ lắp đặt tổng thể: Vị trí đặt máy, yêu cầu không gian.
• Sơ đồ đấu nối: Các kết nối điện, khí nén, thủy lực.
• Hướng dẫn vận hành cơ bản: Các điểm khởi động, dừng máy, điều chỉnh.

Thúc đẩy Bảo trì và Nâng cấp

Một bản vẽ được thiết kế tốt sẽ là tài liệu quý giá cho công tác bảo trì máy về sau. Nó giúp kỹ thuật viên dễ dàng xác định vị trí các linh kiện, các điểm cần bôi trơn, điều chỉnh hoặc thay thế. Sơ đồ nguyên lý điện, khí nén, thủy lực chi tiết sẽ là kim chỉ nam cho việc khắc phục sự cố. Khả năng truy cập thông tin chính xác từ bản vẽ giúp giảm thời gian chết của máy và tối ưu hóa hiệu quả hoạt động lâu dài.

Các Yếu Tố Giúp Bản Vẽ Giao Tiếp Hiệu Quả

Để bản vẽ máy tự động thực sự phát huy vai trò giao tiếp, anh/chị cần chú ý đến các yếu tố sau:

• Tuân thủ tiêu chuẩn: Sử dụng các tiêu chuẩn kỹ thuật quốc tế (ISO, ASME) hoặc quốc gia (TCVN) để đảm bảo tính đồng bộ và dễ hiểu.
• Chú thích và ký hiệu rõ ràng: Mọi thông tin trên bản vẽ, từ kích thước đến vật liệu, xử lý bề mặt, đều phải được chú thích và sử dụng ký hiệu chuẩn, dễ đọc, không gây hiểu lầm.
• Bảng kê vật tư (BOM) chi tiết: Liệt kê đầy đủ các thành phần, số lượng, vật liệu và thông số kỹ thuật của từng chi tiết.
• Sơ đồ nguyên lý chi tiết: Đối với máy tự động, các sơ đồ điện, khí nén, thủy lực là bắt buộc, thể hiện rõ nguyên lý hoạt động và các bộ phận điều khiển.
• Sử dụng phần mềm CAD chuyên dụng: Các phần mềm như SolidWorks, AutoCAD, Inventor… giúp tạo ra bản vẽ chính xác, dễ chỉnh sửa và có khả năng tích hợp dữ liệu 3D, hỗ trợ tốt cho gia công chi tiết máy và lắp ráp.
• Quản lý phiên bản: Luôn cập nhật và kiểm soát các phiên bản bản vẽ để đảm bảo mọi người đang làm việc với thông tin mới nhất.

Minh Tường Tech tự hào là đơn vị có kinh nghiệm trong việc thiết kế và chế tạo máy tự động, luôn đặt trọng tâm vào việc tạo ra những bản vẽ chất lượng cao, có khả năng giao tiếp hiệu quả, đảm bảo sự thành công của dự án từ khâu thiết kế đến sản xuất và bảo trì.
